Kompletny pakiet do projektowania elektroniki: od schematu, przez płytkę drukowaną, po podgląd 3D i pliki dla fabryki. Darmowy zamiennik Altium i Eagle.
Czym jest KiCad?

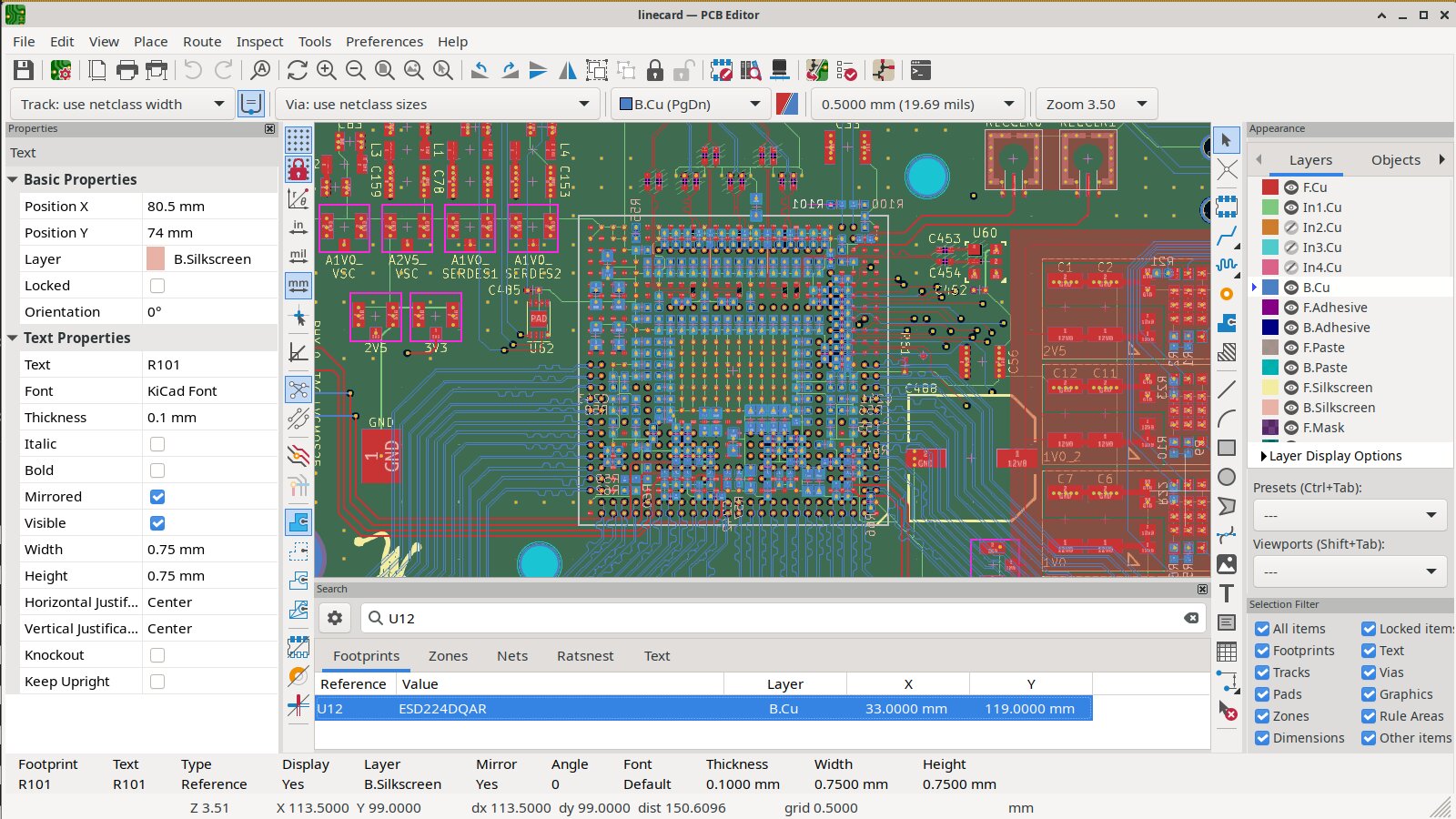

KiCad to darmowy program do projektowania układów elektronicznych, wspierany m.in. przez CERN i Fundację Linuksa. W jednym pakiecie masz edytor schematów, edytor płytek PCB z autorouterem interaktywnym, podgląd 3D gotowej płytki i generator plików produkcyjnych (Gerber), które wyślesz do fabryki płytek.
Dziś to standard w społeczności makerów, coraz częściej używany też w firmach. Ma ogromne biblioteki symboli, footprintów i modeli 3D.
Zgodność z plikami z Windowsa
- Eagle - KiCad importuje projekty z Eagle; to ważne, bo Autodesk zakończył rozwój Eagle.
- Altium - import projektów Altium jest dostępny, ale złożone projekty mogą wymagać poprawek.
Dla kogo?
- Dla elektroników-hobbystów i makerów (Arduino, Raspberry Pi).
- Dla studentów elektroniki.
- Dla firm, które chcą uniknąć kosztownych licencji.
Mocne i słabe strony
Zalety
- kompletny pakiet: schemat, PCB, 3D, pliki produkcyjne
- darmowy, bez limitu wielkości płytki i liczby warstw
- import projektów z Eagle i Altium
- ogromne biblioteki i aktywna społeczność
Wady
- wymaga nauki, jak każdy program EDA
- przy bardzo złożonych projektach profesjonalnych brakuje części funkcji Altium
Jak zainstalować
Wpisz „KiCad” w sklepie z aplikacjami albo zainstaluj go z Flathub. Biblioteki są duże - pierwsze pobranie zajmie chwilę.
Pierwsze kroki
Utwórz projekt
W oknie głównym wybierz Plik → Nowy projekt. KiCad utworzy plik schematu i płytki.
Narysuj schemat, potem płytkę
Najpierw schemat w edytorze schematów, potem Aktualizuj PCB ze schematu i rozmieść elementy na płytce. Na koniec sprawdź wszystko narzędziem DRC.
KiCad to najlepszy darmowy program do projektowania elektroniki i świetnie działa na Linuksie. Obudowę do swojej płytki zaprojektujesz we FreeCAD - oba programy dobrze ze sobą współpracują.
